스마트스위치나 스마트조명의 지연타임을 직접 설정하고 싶다면 타이머 릴레이 모듈을 활용할 수 있습니다. HW-521 지연타임 타이머 모듈은 트리거 신호를 받은 뒤 정해진 시간 동안 작동하거나, 지연 시작·반복 동작·트리거 유지 후 연장 같은 동작을 설정하는 제어 보드입니다.

스위치, 동작 감지 센서, 온도 스위치 등의 신호를 입력으로 받아 LED 조명이나 소형 DC 기기의 작동 시간을 조절할 수 있어 스마트홈 자동화의 지연 제어용으로 응용하기 좋습니다.

제품 상세보기

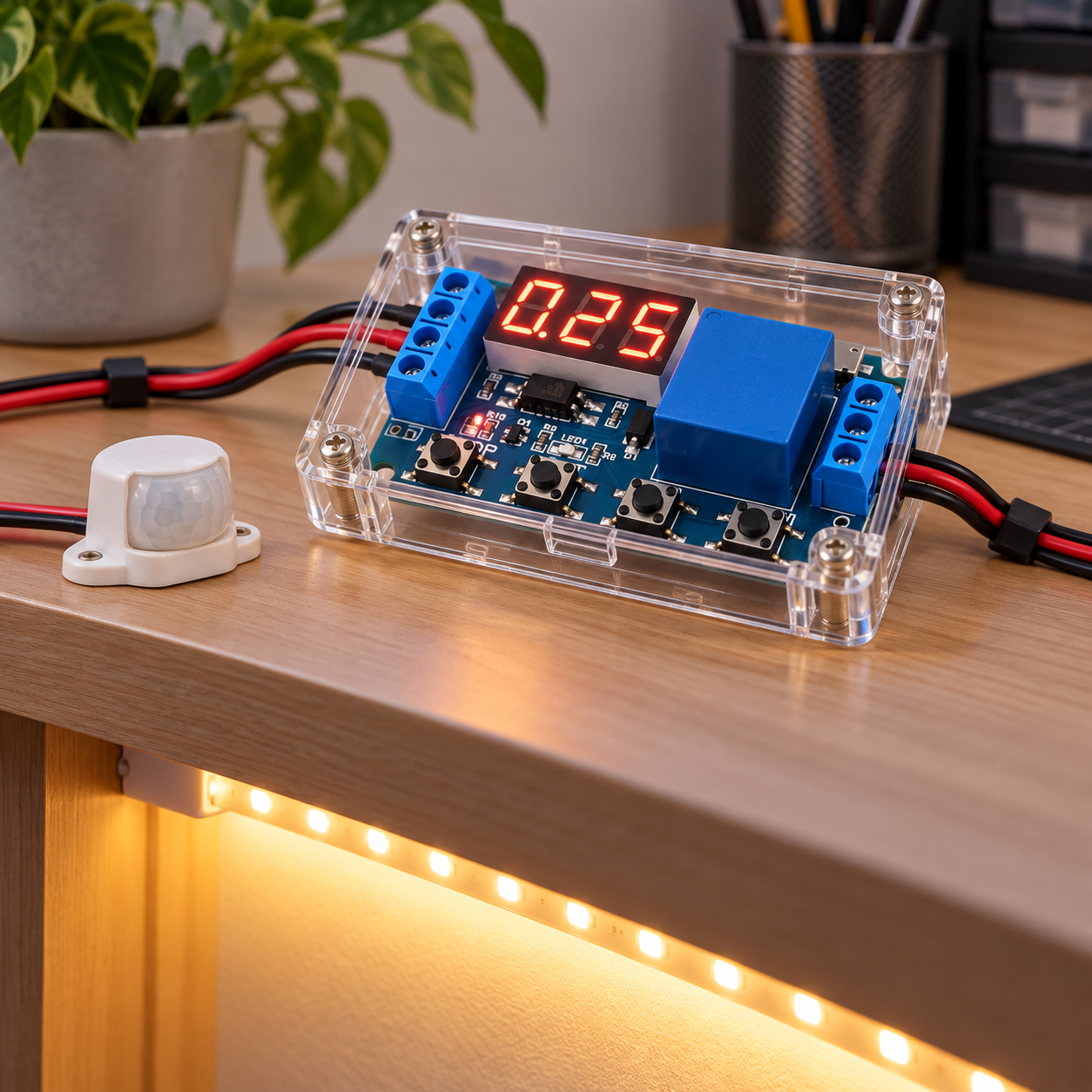

HW-521 타이머 릴레이 모듈 저전압 LED 조명 지연 제어 사용 환경 AI 사용 예시 — HW-521 타이머 릴레이 모듈 사용 환경 예시입니다. 실제 촬영·사용 후기 사진이 아니며 공간과 연결 표현은 실물과 다를 수 있습니다.

타이머 릴레이 모듈, 어떤 점이 편리할까요?

◆ 지연 시작과 작동 시간 설정:

트리거 신호가 들어온 뒤 바로 작동하지 않고 설정한 시간만큼 기다린 다음 출력이 동작하도록 구성할 수 있습니다. OP는 작동 시간을 의미하며, 시간 표시의 소수점 위치로 초·분 단위를 구분해 설정합니다.

◆ 트리거 재입력 동작 선택:

P1.1은 최초 트리거 후 설정 시간 동안 추가 트리거를 무시합니다. P1.2는 작동 중 새 트리거가 들어오면 타이머를 다시 시작하고, P1.3은 작동 중 두 번째 트리거가 들어오면 즉시 정지하는 방식입니다.

◆ 반복 동작과 트리거 유지:

P2는 CL 정지 시간과 OP 작동 시간을 차례로 실행합니다. P3.1과 P3.2는 LOP 반복 횟수를 설정할 수 있으며, P3.1은 트리거 후 반복하고 P3.2는 전원이 공급되면 트리거 없이 자동 반복합니다. P4는 트리거가 해제된 뒤에도 설정한 OP 시간만큼 작동을 이어갑니다.

◆ HW-521 타이머 릴레이 모듈 핵심 사양 ◆

항목	내용
제품명	HW-521 지연타임 타이머 모듈 5V-30V 제어보드
모듈 전원	5핀 USB 또는 6~30V DC
트리거 입력	3~24V DC
출력 단자	COM, NO, NC
설정 버튼	Stop, Set, Up, Down
프로그램	P1.1, P1.2, P1.3, P2, P3.1, P3.2, P4
시간 변수	OP 작동 시간, CL 정지 시간, LOP 반복 횟수
쿠팡 상품번호	8252349609 · 23760302306

◆ 스마트스위치·스마트조명에 연결하는 방법

1. 모듈 전원을 연결합니다. 5핀 USB 커넥터를 사용하거나 지정된 단자에 6~30V DC 전원을 연결합니다. 전원 극성과 전압을 확인한 뒤 연결하세요.

2. 트리거 입력을 연결합니다. 스위치, 동작 감지 센서, 온도 스위치처럼 3~24V DC 신호를 출력하는 장치를 트리거 입력에 연결합니다. 스마트스위치의 출력 전압이 모듈 입력 범위와 맞는지 반드시 확인하세요.

3. 출력 단자를 선택합니다. COM은 공통 단자이며, NO는 평소 열려 있다가 신호에 따라 연결되고, NC는 평소 연결되어 있다가 신호에 따라 끊기는 방식입니다. 연결할 기기의 작동 논리에 맞춰 선택하세요.

4. Set 버튼으로 프로그램을 설정합니다. Set 버튼을 약 3초간 길게 눌러 P1.1~P4 설정에 들어간 뒤 Up·Down으로 모드와 OP·CL·LOP 값을 조정합니다. 짧게 눌러 저장·이동하는 방식은 모듈 표시 상태를 확인하며 진행하세요.

HW-521 타이머 릴레이 모듈 스마트조명 센서 반복 동작 활용 예시 AI 사용 예시 — HW-521 타이머 릴레이 모듈 활용 예시입니다. 실제 촬영·사용 후기 사진이 아니며 제품 배치와 연결 표현은 실물과 다를 수 있습니다.

구매 전 확인할 점

전원과 트리거 전압을 구분하세요. 모듈 전원은 5핀 USB 또는 6~30V DC이고 트리거 입력은 3~24V DC입니다. 전원 단자와 트리거 단자를 바꾸어 연결하지 않도록 배선도를 먼저 확인하세요.

릴레이 출력 한계를 넘기지 마세요. 안전을 위해 30V 5A 또는 220V 5A를 초과하지 않는 범위에서 사용해야 합니다. 220V 교류를 직접 연결하는 작업은 감전·화재 위험이 있으므로 전기 작업 자격자에게 맡기고, 초보자는 저전압 LED나 DC 기기로 먼저 구성하는 것이 안전합니다.

스마트스위치나 센서가 보내는 신호 형태가 모듈의 트리거 조건과 맞는지 확인하세요. 조명 전체를 직접 제어하기보다 적합한 전원장치와 보호 케이스를 함께 사용하고, 노출된 기판은 손이 닿지 않게 설치하는 것이 좋습니다.

한 줄 정리

HW-521 타이머 릴레이 모듈은 스마트스위치나 센서의 신호에 지연·반복·작동 시간 제어를 더해 스마트조명과 저전압 기기의 동작을 세밀하게 조절할 수 있는 타임 릴레이 모듈입니다.
